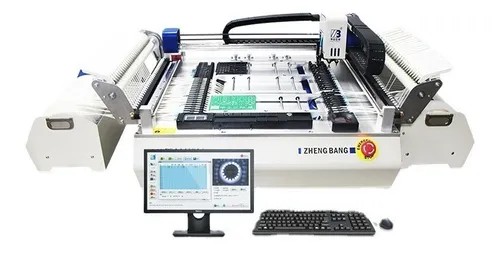

Pick And Place Insersora Smd ZB3245TSS

Robo Cartesiano de Montagem de Componentes SMD em Circuitos Impressos Modelo ZB3245TSS (similar à Neoden3v)

A Insersora ZB3245TSS é indicada para pequenas e médias produções SMD e LED. Os equipamentos são compactos, fáceis de programar e operar, com grande capacidade de montagem, alta precisão, confiabilidade e a melhor relação entre custo e desempenho.

Camera industrial CCD de alta resolução, Cabeça de montagem dupla trabalhando ao mesmo tempo, Sistema operacional incluso.

!! PRONTA ENTREGA !!

Itens Inclusos:

Pick and place ZB3245TSS......01Un
Feeder's....................................54Un
Monitor Dell 19"........................01Un
Teclado Dell..............................01Un
Mouse Dell................................01Un
Cabo de força...........................01Un
Nozzles 502-506.......................05Un

Caracteristicas:

• Interface: Inglês
• Número de cabeça de montagem: 2 Pcs
• Precisão de montagem: 0.05 mm
• Ângulo de montagem: 0 ~ 360 °
• Velocidade teórica: 7000 Pç/h
• Normal de montagem sem camera: 5000 Pç/h
• Normal de montagem com camera: 3500 Pç/h
• Tipo de bico: Juki Nozzle
• Elementos para a montagem:
  • RC (0402, 0603, 0805, 1206, etc)
  • LED (0603, 0805, 3014, 5050, etc)
  • CHIP (SOT, SOP, SSOP, BGA, etc)
• PCB tamanho mínimo: 10x10mm
• PCB tamanho máximo: 320x450mm
• PCB espessura: até 2mm
• Feeder's:
  • 8mm: 40 pcs
  • 12mm: 8 pcs
  • 16mm: 4 pcs
  • 24mm: 2 pcs
  • bandeja de ICs: 8 pcs
• Alcance de movimento do eixo X / Y: 430x530mm
• Faixa de movimento do eixo Z: 19mm
• Ângulo de rotação do eixo Z: 0 ~ 360°
• Visual da camera: CCD Alta definição
• Maxima resolução identificada pela camera: 22x22mm
• Sistema operacional: Microsoft Windonws 7
• Formato de arquivo compatível: CSV e TXT
• Modo de programação: Suporte online e offline
• Pressão do ar: 0.4mpa
• Vácuo: -92kPa
• Potência: 230 W
• Fonte de alimentação: 220V AC 60Hz
• Dimensões do alimentador: 23,5x70x24,5 cm
• Dimensões da máquina: 99x73x38,5 cm
• Peso líquido: 56 kg
• Peso bruto: 85 kg
• Garantia: 1 ano

"Somos representantes da ZB máquinas no Brasil, fornecendo Suporte, peças e manutenção"

Catalogo Equipamentos ZB

!!CONSULTE NOSSAS CONDIÇÕES ESPECIAIS DE PARCELAMENTO!!
