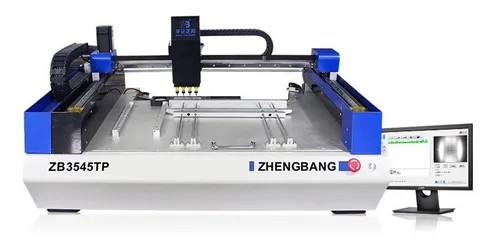

Pick And Place Insersora Smd ZB3545TP

Robo Cartesiano de Montagem de Componentes SMD em Circuitos Impressos Modelo ZB3545TP (similar à Neoden3v)

A Insersora ZB3545TP é indicada para pequenas e médias produções SMD e LED. Os equipamentos são compactos, fáceis de programar e operar, com grande capacidade de montagem, alta precisão, confiabilidade e a melhor relação entre custo e desempenho.

Melhor confiabilidade sem perder passo, Cameras CCD multiagrapadas, Guia linear de alta precisão, Identificção sincrona de 4 cabeças.

!! PRONTA ENTREGA !!

Itens Inclusos:

Pick and place ZB3545TP.........01Un
Monitor Dell 19"........................01Un
Teclado Dell..............................01Un
Mouse Dell................................01Un
Cabo de força...........................01Un


Caracteristicas:

• Interface: Inglês
• Número de cabeça de montagem: 4 Pcs
• Precisão de montagem: 0.025 mm
• Ângulo de montagem: 0 ~ 360 °
• Velocidade teórica: 6500 Pç/h
• Tipo de bico: Juki Nozzle
• Elementos para a montagem:
  • RC (0402, 0603, 0805, 1206, etc)
  • LED (0603, 0805, 3014, 5050, etc)
  • CHIP (SOT, SOP, SSOP, BGA, etc)
• Altura SMD: 6mm (11mm customizado)
• PCB tamanho mínimo: 10x10mm
• PCB tamanho máximo: 350x450mm
• PCB espessura: até 2mm
• Tipo Feeder's: YAMAHA CL 8mm, 12mm, 16mm 24mm e 32mm
• Qtd Feeder's: 38pcs
• Vibração Feeder's: YAMAHA YV Feeder
• Alcance de movimento do eixo X / Y: 655x575mm
• Faixa de movimento do eixo Z: 12mm
• Ângulo de rotação do eixo Z: 0 ~ 360°
• Visual da camera: CCD Alta definição
• Cameras: 6 (Prts, PCB, 4 Alta velocidade)
• Maxima resolução identificada pela camera: 22x22mm
• Sistema operacional: Microsoft Windonws 7
• Formato de arquivo compatível: CSV
• Modo de programação: Suporte online e offline
• Pressão do ar: 0.8mpa
• Vácuo: -80kPa
• Potência: 500 W
• Fonte de alimentação: 220V AC 60Hz
• Dimensões da máquina: 118,5x84x56 cm
• Peso líquido: 123 kg
• Peso bruto: 170 kg
• Garantia: 1 ano

"Somos representantes da ZB máquinas no Brasil, fornecendo Suporte, peças e manutenção"

Catalogo Equipamentos ZB

!!CONSULTE NOSSAS CONDIÇÕES ESPECIAIS DE PARCELAMENTO!!
